Detalhes sobre TRIAC escurecimento tecnologia de iluminação LED

Nos últimos anos, com a ascensão dos mercados globais de iluminação comercial LED, na China, incluindo muitos fabricantes de LEDs, os produtos de iluminação comercial LED ocupam uma posição importante no desenvolvimento do mercado. Especialmente devido ao recente Japão, Europa e Estados Unidos e outro grande mercado de produtos de iluminação LED para a sua alta eficiência, longa vida, alto fator de potência, expansão flexível, regulável e outros requisitos, fazendo com que o driver de LED IC e indústria de energia está enfrentando uma nova revolução. Portanto, nos próximos dois anos, aplicações de iluminação LED escurecimento inteligente, especialmente na proporção de iluminação comercial deverá aumentar rapidamente.

De acordo com o relatório de análise de pesquisa, o mercado dos EUA é uma demanda maior para produtos de escurecimento, quase 100% de todos os produtos de escurecimento. Os mercados europeus um pouco menos, mas também representaram uma grande proporção. Além disso, as lâmpadas LED inteligentes este ano pode haver um comercial em grande escala. E a grande maioria dos quais está em consonância com o dimmers TRIAC do produto. Portanto, estudo de produtos de iluminação LED de escurecimento SCR, é significativo.

1 perfil de escurecimento do SCR

Análise do incandescente tradicional, halogênio e outro sistema de escurecimento, em comparação com luzes LED, lâmpadas incandescentes e halógenas são dispositivos puramente resistivos, o que significa que é sempre atual e formas de onda de tensão são os mesmos quando usando disponível quando o silício para controle de escurecimento, entrada forma de onda de tensão devido a mudanças no ângulo de onda senoidal do tiristor, que está mudando a tensão de entrada rms, você pode atingir o objetivo de escurecimento.

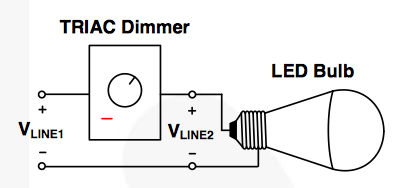

SCR com um interruptor no potenciómetro, ligado a n terminais de entrada para controlar o interruptor da luz. Processo tiristor, mudando sua relação divisor de resistor ajustável interno, alterando o seu ângulo de condução, você pode alterar a tensão de saída RMS, permitindo a função de escurecimento. Além do SCR, assim como a tecnologia de ponta de escurecimento do transistor, os princípios básicos são os mesmos.

2, SCR escurecendo deficiências e problemas

Ao usar o escurecimento do SCR, ou haverá vários problemas.

(1) processo de escurecimento, com o ângulo de condução das mudanças internas na onda senoidal de tensão de entrada é tiristor destruído, reduzindo assim o fator de potência (PF), PF é geralmente inferior a 0,5, e no tempo de escurecimento, com o menor ângulo de condução, fator de potência e mais baixo (apenas 0,25 1/4 de brilho).

(2) Como acima, a onda senoidal de tensão de entrada foi destruída, formas de onda não senoidais aumentaram os coeficientes harmônicos.

(3) A forma de onda de tensão não senoidal de entrada do circuito do acionador do LED na linha causará sérios sinais de interferência (EMI).

(4) O processo de dimerização a baixa carga é muito fácil de manter devido ao atual fenômeno de falta de instabilidade, as soluções devem ser combinadas com um resistor de purga. Normalmente, o resistor de sangria consome pelo menos 1-2 watts de energia, o que reduz a eficiência do circuito de fonte de corrente constante.

(5) Ao usar o escurecimento SCR para circuito de escurecimento incandescente, quando o filtro LC de entrada e oscilação SCR devido à inércia térmica da lâmpada incandescente, o olho humano não podia ver essa oscilação. E quando o circuito dimmer triac com circuito de acionamento LED que suporta o uso, irá produzir ruído audível e flicker, o que muitas vezes é inaceitável.

3, SCR escurecimento vantagem

Iluminação de desenvolvimento do mercado até agora, embora existam muitas deficiências de escurecimento SCR e problemas, no entanto, devido à sua longa história, a tecnologia é madura e estável, bem como lâmpadas de halogéneo e incandescentes têm a combinação perfeita, representam um grande mercado óptico de transferência . Dimming lugar na maioria das regiões, que foram instalados SCR escurecimento de lugar incandescente ou halógena, os consumidores foram instalados nas paredes dos dois principais fios de ligação de iluminação, e também na instalação da parede de caixas de interruptores e botões SCR dimmer. Para os consumidores, se podemos simplesmente substituir lâmpadas incandescentes ou halógenas, sem ter que substituir o interruptor do tiristor na parede ou outro para aumentar o número de cabos, é um programa relativamente simples, mas também comparar como uma prática geral pode ser aceita pelos consumidores. Isto significa que os produtos de iluminação LED realmente se você quiser substituir completamente lâmpadas incandescentes e de halogéneo e dimmers tiristor dimerizadoras aplicações, deve ser compatível com a luz de escurecimento SCR. Este é também um desafio para desenvolver o desenhador IC do driver LED da face comum. Como para o escurecimento SCR e LED Unidade especial para desenvolver um IC adequado parecia tão importante.
